Изготовление трапецеидальных винтов

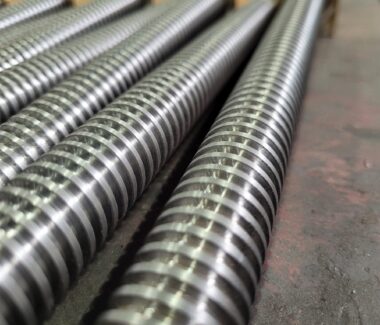

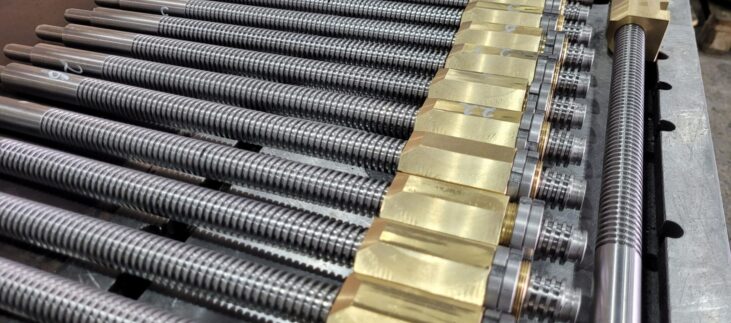

Наше предприятие специализируется на изготовлении винтовых передач с трапецеидальной резьбой до 5000мм.

Винтовые пары длинной до 1500мм и диаметром до 70мм изготавливаются используя новейшее оборудование с ЧПУ и метод вихревого нарезания трапецидальной резьбы. Благодаря данному методу мы добиваемся 7-6 степени точности резьбы.

Способ вихревого нарезания наружных резьб выглядит следующим образом:

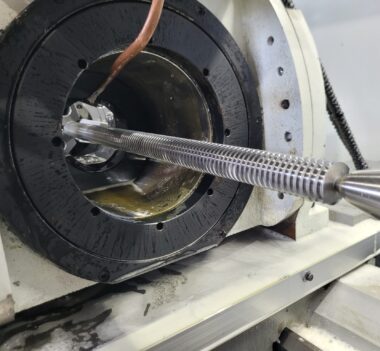

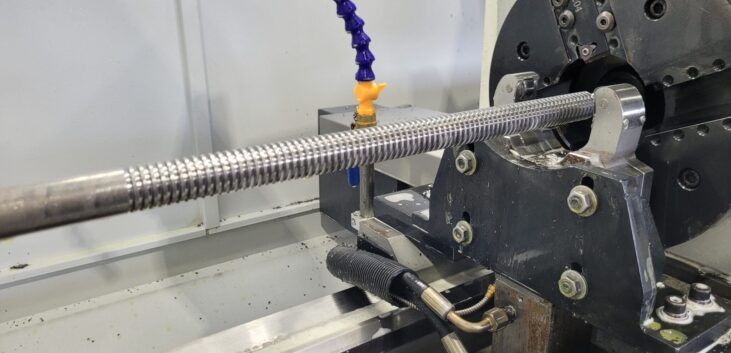

Заготовка зажимается в патрон и подпирается центром задней бабки станка. Вращается будущий винт очень медленно — 5-30 об/мин, в то время как специальная резцовая головка, имеющая 2, 4 или более резцов с пластинами из твердого сплава определенного профиля, вращается с числом оборотов 1500 — 3000 в минуту. Суппорт с вихревой винторезной головкой перемещается вдоль оси заготовки на величину шага резьбы за один оборот обрабатываемой детали. Нарезание трапецидальной, метрической или другой резьбы на заготовке производится в один или несколько проходов, в зависимости от диаметра и шага резьбы, а также от того, какую точность мы хотим получить в итоге. В виду того, что ось детали и ось резцовой вихревой головки смещены относительно друг друга, резцы осуществляют прерывистое резание, больше похожее на фрезерование резьбы. Именно благодаря этому, а также высокой скорости «полета» резцов, заготовка не изгибается в процессе обработки и поверхность резьбы имеет минимальную шероховатость, которую только возможно достигнуть, не применяя шлифовку резьбы.

Кроме нарезки различных видов резьб для винтовых пар, данный метод позволяет изготавливать червячные валы, однозаходные и многозаходные.
